Фрезерно-токарний верстат для фрезерування та токарної обробки композитних матеріалів із револьверною головкою з похилою рейкою

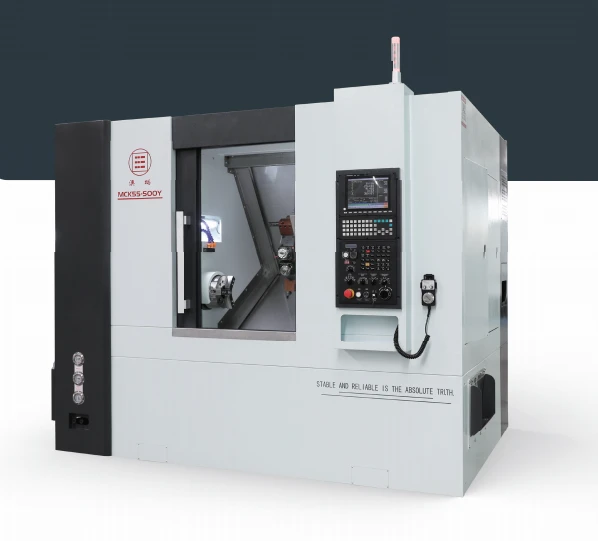

Токарно-фрезерний композитний верстат із ЧПК із похилою станиною MCK55-500Y- є чудовим вибором для багато-координованої точної обробки за допомогою приводної револьверної головки. Він підтримує одночасне токарне, фрезерне, розточування, свердління та нарізування мітчиків, вміщуючи заготовки з діаметром повороту 0-630 мм і довжиною 480 мм. Оснащений револьверною системою з похилою станиною та гідравлічною задньою бабкою, він поєднує в собі точність і стабільність, що робить його придатним для пакетного точного точіння деталей дисків і валів середнього розміру.

Виготовлена ​​з високо-чавуну, машина має конструкцію станини з кутом нахилу 30-градусів-, компактну структуру та стабільний і елегантний зовнішній вигляд. Він широко використовується в таких галузях, як автомобілебудування, аерокосмічна промисловість, виготовлення прес-форм, високошвидкісна залізниця, харчове та хімічне обладнання та електроніка, ефективно виконуючи завдання з точної обробки деталей. Динамічна швидкість обертання шпинделя коливається від 100-3000 об/хв, з максимальним діаметром повороту 680 мм і максимальною довжиною обробки 480 мм.

Наведені вище приклади не представляють усіх можливих варіантів; доступне налаштування на основі потреб клієнта.

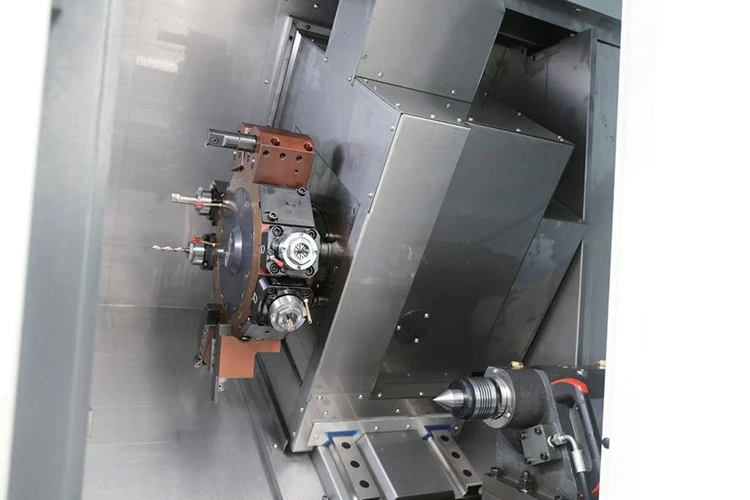

Високоточна-сервопривідна{1}}револьверна головка (вісь Y-)



Револьверна головка має конструкцію з індексацією серводвигуна, точним позиціонуванням зубчастої пластини та гідравлічним затисканням.
① Револьверна головка інструменту повністю герметизована зсередини, і під час індексації не відбувається підняття.
② Швидка швидкість зміни інструменту та висока точність позиціонування.
③ У поєднанні з лінійними напрямними, нахиленими під кутом 30 градусів, напрямні розподіляють зусилля більш рівномірно.
④ Револьверна головка об’єднує приводний двигун і систему трансмісії, підтримуючи багато-обробку, наприклад свердління, фрезерування та нарізування різьбами.
⑤ Ефективний хід по осі X-: 200 мм, ефективний хід по осі Z-: 570 мм, ефективний хід по осі Y-: 100 мм

Висока-жорсткість, високо{1}}точний шпиндель



① Підшипник переднього шпинделя є дво{0}}рядним циліндричним роликовим підшипником у поєднанні з радіально-упорним кульковим підшипником.
② У задньому підшипнику використовується дво-рядний циліндричний роликовий підшипник.
③ Підходить для високо-жорстких, високо{1}}точних токарних верстатів із ЧПК, які вимагають важкого-різання.

Нахилена гусенична силова турель із задньою бабкою
