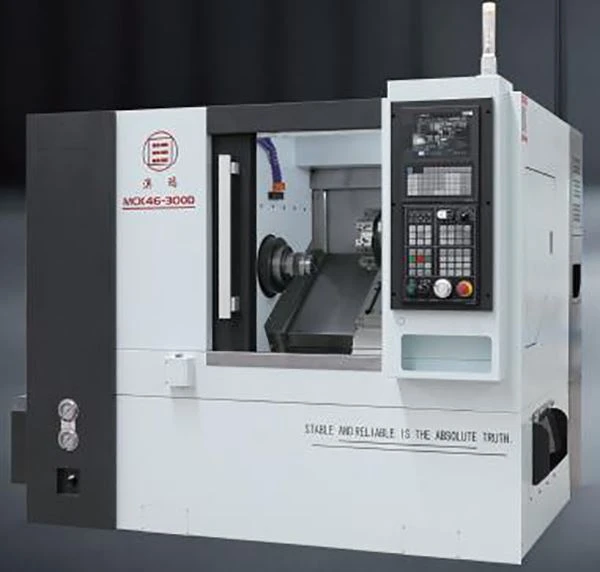

Токарний верстат з ЧПУ з похилою станиною з револьверною головкою (повністю закритий)

Верстати серії MCK40/46-300D мають вбудовану похилу станину під кутом 35 градусів для стабільної конструкції. Оснащений центральною висотою 80 мм, револьверною головкою з 12 станціями для зручної та ефективної зміни інструменту та гнучкою конфігурацією шпинделя. Відповідно до вимог можна вибрати різні типи носа, діаметри наскрізних отворів, швидкості та характеристики патрона. Завдяки потужній продуктивності він може працювати з різноманітними сценаріями обробки. Динамічна швидкість обертання шпинделя становить 100-3000 об/хв, максимальний діаметр точіння 500 мм і максимальна довжина обробки 280 мм.

Послати повідомлення Чат зараз

Функція

Універсальний і ефективний, підходить для обробки малих і середніх-деталей.
Верстати серії MCK40/46-300D мають вбудовану похилу станину під кутом 35 градусів для стабільної конструкції. Оснащений револьверною головкою з 12 станціями висотою центру 80 мм для зручної та ефективної зміни інструменту. Конфігурація шпинделя є гнучкою, що дозволяє вибирати різні типи носа, діаметри наскрізних отворів, швидкості та характеристики патрона відповідно до вимог. Завдяки потужній продуктивності він може працювати з різноманітними сценаріями обробки. Динамічна швидкість обертання шпинделя становить 100-3000 об/хв, максимальний діаметр точіння 500 мм і максимальна довжина обробки 280 мм.

Параметри продукту

Демонструвати	Ім'я	MCK40-300D	MCK46-300D
Обробна потужність	Максимальний діаметр гойдання над ліжком	Φ500 мм	Φ500 мм
	Максимальний діаметр повороту над кареткою	Φ200 мм	Φ200 мм
	Максимальна довжина заготовки	280 мм	280 мм
	Максимальний діаметр прутка через-отвір	Φ40 мм	Φ40 мм
Переміщення осі X/Z	Ефективний хід осі X-	800 мм (вимірювання діаметра)	800 мм (вимірювання діаметра)
	Ефективний хід осі Z-	Цанговий патрон: 280 мм	Цанговий патрон: 280 мм
	Швидкість швидкого ходу осі X/Z-	15/25 мм/хв	15/25 мм/хв
	Специфікації лінійної напрямної осі X/Z-	30/30	30/30
	Діаметр/крок осі X/Z-	2508/3210	2508/3210
	Сервомотор осі X/Z-	8,3 Нм/8,3 Нм	8,3 Нм/8,3 Нм
Шпиндель	Тип шпиндельного носа	A2-5	A2-5
	Тип шпиндельного носа	A2-5	A2-6 (необов'язково)
	Діаметр наскрізного-отвору шпинделя	Φ48 мм	Φ48 мм
	Діаметр наскрізного-отвору шпинделя	Φ48 мм	Φ70 мм (опціонально)
	Максимальна швидкість шпинделя	Шпиндель електричний 100-4500 об/хв	Механічний шпиндель: 100-3000 об / хв (опціонально)
	Максимальна швидкість шпинделя	Шпиндель електричний 100-4500 об/хв	Електрошпиндель: 100-4500 об/хв
	Потужність двигуна шпинделя	5,5 кВт	7,5 кВт
	Технічні характеристики патрона та поворотного циліндра	40 губковий патрон 646	Патрон 40 мм 646
	Технічні характеристики патрона та поворотного циліндра	40 губковий патрон 646	Патрон 60 мм 852 (опція)
Задня бабка	Характеристики втулки задньої бабки	/	/
	Хід втулки задньої бабки	/	/
	Спосіб подачі задньої бабки	/	/
Ріжучі інструменти	Технічні характеристики інструментотримача	Φ25*25 мм	Φ25*25 мм
	Технічні характеристики свердління	Φ32 мм	Φ32 мм
	Револьверна головка (позиції інструменту)	Висота центру 80 мм, турель з сервоприводом на 8 станцій	Висота центру 80 мм, турель з сервоприводом на 8 станцій
Інші характеристики	Тип конструкції ліжка машини	Ліжко з кутом нахилу 35 градусів	Ліжко з кутом нахилу 35 градусів
Зовнішні розміри	Довжина * Ширина * Висота	191015301740	191015301740
Зовнішні розміри	Вага машини	Приблизно 2600 кг	Приблизно 2600 кг

Стандартні аксесуари

1. Сервосистема Baoyuan	5. Гідравлічна система	9. Сигнальна лампочка
2. Гідроциліндр	6. Система охолодження	10. Інструменти в комплекті
3. Гідравлічний патрон	7. Автоматична система змащення	11. Інструкція з експлуатації
4. Сервогідравлічна підйомна турель електроінструменту	8. Система освітлення
